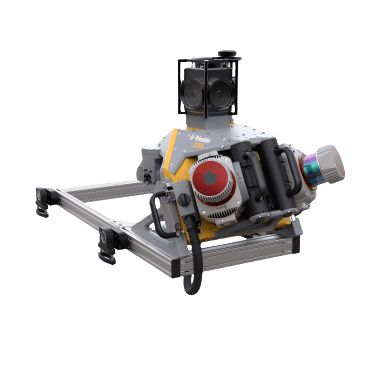

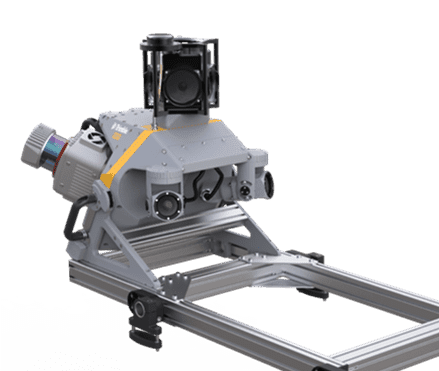

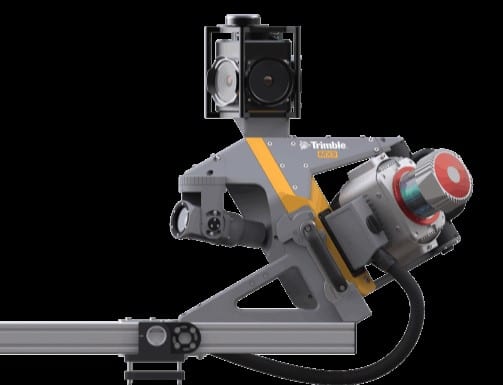

Trimble MX9

מאפיינים עיקריים

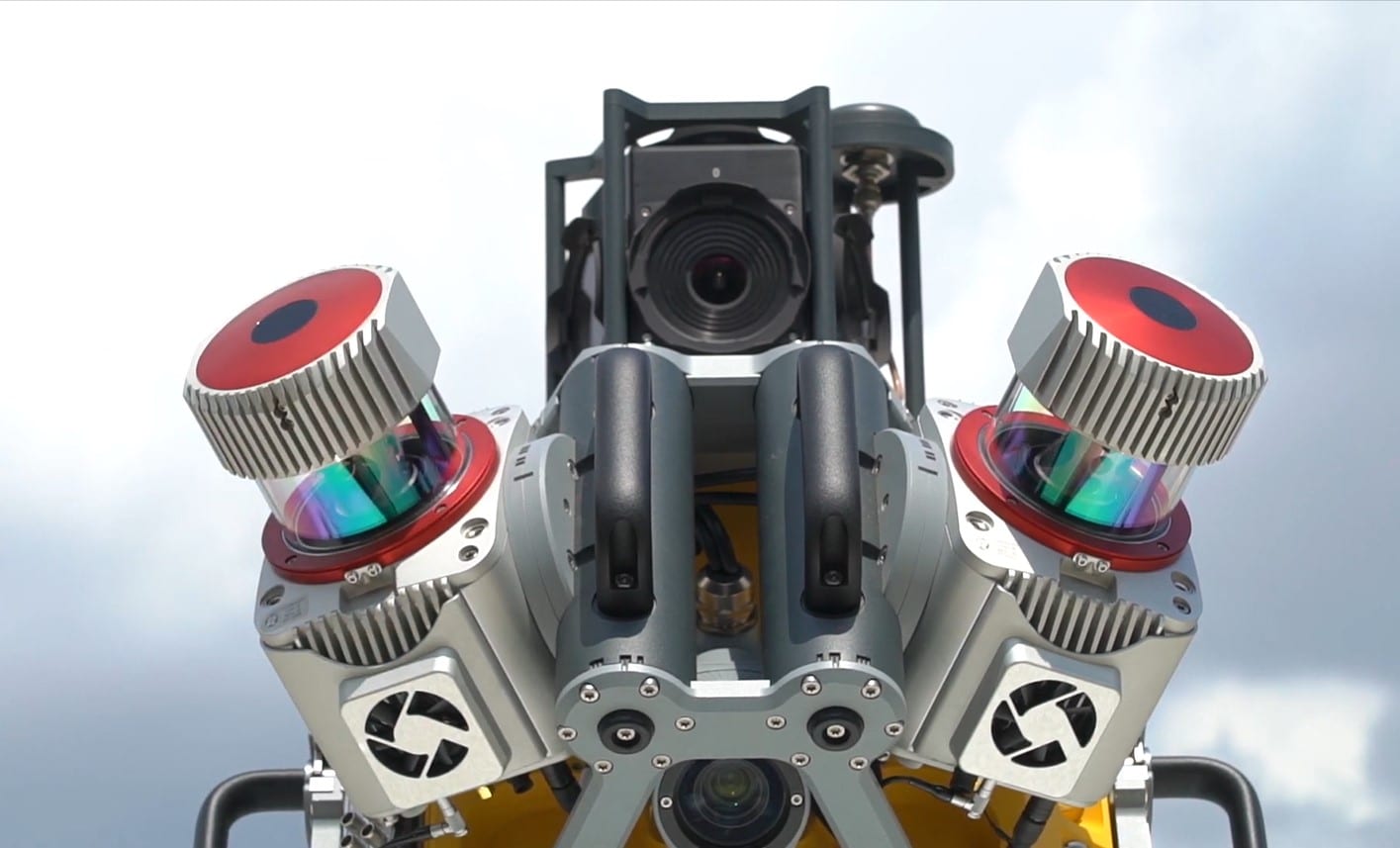

• 2 סורקי לייזר, קצב מדידה מרבי –  2.1 מיליון נקודות בשניה, מעל ל- 500 סריקות בשניה, מרחק סריקה מרבי – 150 מ' (כ- 300 מ' סריקה משני צידי הרכב), כושר כיסוי מלא – 360⁰  Field of view,  רזולוציית סריקה מרבית  –  3 מ"מ
  • 6 מצלמות ברזולוציה של 5MP, צילום פנורמי עם כושר צילום – 90% של המרחב, אורך מוקד 4.4 מ"מ. בנוסף 3 מצלמות  5 MP –  2 מצלמות צידיות (ניתנות להתאמה במיקום) ומצלמה אחורית, אורך מוקד 8.5 מ"מ , צילום frame ווידאו
• קצב מדידה – 2 MHz
• מערכות GNSS ו- IMU מתקדמות ומדוייקות להגדרה מדויקת של מיקום ואוריינטציה מרחבית של ענן הנקודות ושל כל תצלום. מערכת IMU מדגמים AP60 / AP40 (לבחירה)
• רמות דיוק מרביות: מיקום – 2 ס"מ, מהירות – 5 מ"מ לשניה, אוריינטציה מרחבית (roll and pitch) – 0.005 מעלות, סחיפה (heading) – 0.015 מעלות
• יכולת איסוף נתונים במהירות נסיעה של עד 110 קמ"ש
• ענן נקודות ברזולוציה (צפיפות) גבוהה מאוד בשילוב צילום פנורמי 360⁰
• יחידת אחסון נשלפת בנפח – 4TB
• אפשרות התקנת המערכת בשלושה עמדות אופקיות ו -3 אנכיות לקבלת כיסוי מרבי
• מערכת מיפוי רכובה קלה וקומפקטית ביותר
• התקנה פשוטה ומהירה על מגוון רכבים וכלי תחבורה
• תפעול מבוסס דפדפן מכל מכשיר חכם
• תאימות לתוכנות Trimble קיימות לעיבוד ולמיפוי ולתהליכי מדידה ומיפוי קיימים
• יכולות משופורות לתמיכה מרחוק
• נתמך על ידי תוכנת המיפוי והעיבוד המרכזית TBC של Trimble לעיבוד נתונים יעיל הן של ענן הנקודות והן של הצילום הפנורמי
• תוכנת Trimble MX לעיבוד מהיר של תוצרי הסריקה והצילום, למדידה, לניהול ועריכת הנתונים ולהפצתם. יכולת איתור וקליטה אוטומטיים של אובייקטים. יכולת לטשטוש אוטומטי של פנים ולוחיות של רכבים

יישומים

סריקת לייזר וצילום ברזולוציה גבוהה של הרחובות למגוון של שימושים ויישומים למתכנן, למהנדס, למנהל התפעול, ולמנהלי הפרוייקטים ובהם:

• HD Mapping של מערכת הכבישים עבור תחבורה חכמה
• סקרים עירוניים: סקר תמרורים , סקר שילוט, סקר תשתיות – תאורה, גדרות בטיחות, מעקות, שוחות ביוב ועוד
• סקר לבחינת המצב הפיסי של כבישים
• סקר נגישות – איתור כשלי הנגשה במרחב הציבורי
• מידול תלת-ממדי מפורט ופוטוריאליסטי של רחובות
• מדידה ומיפוי של מערכות תשתית אורכיות, כגון: מסילות רכבת, קווי מתח
• אכיפה, פיקוח, בקרה ותכנון

תוצרי המערכת

• ענן נקודות 3D point cloud בצפיפות גבוהה המעוגן למערכת קוארדינטות של הפרויקט
• תצלומים ברזולוציה גבוהה
• נתיב הנסיעה
• בלוק תצלומים פתור למדידה פוטוגרמטרית בדו-ממד ובתלת-ממד
• עריכת נתוני המדידה (הסקר) בשכבות GIS
• ניתן לייצא את נתוני המדידה ותוצרי הסקר למערכות CAD ו- GIS
