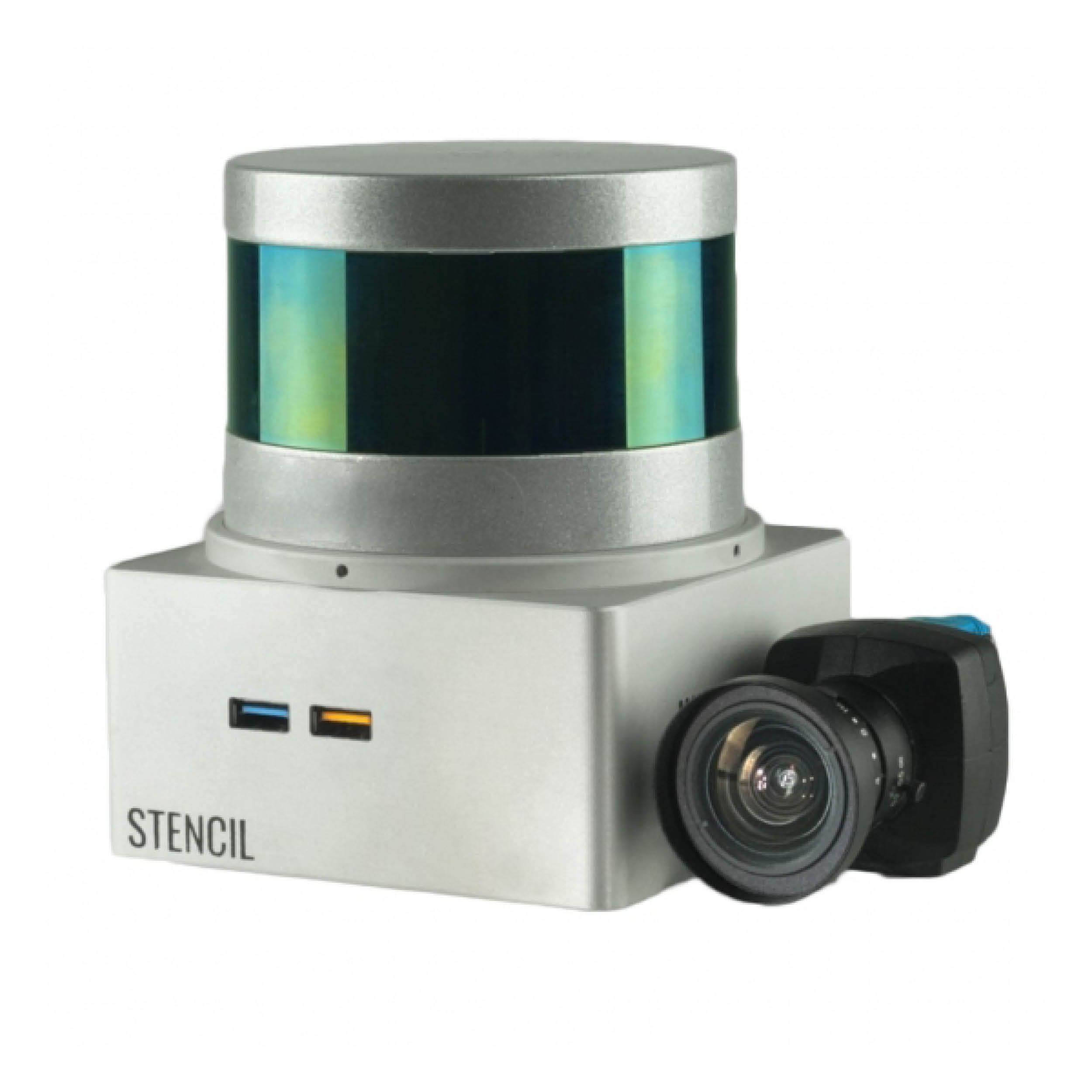

Kaarta STENCIL

 סורק לייזר נישא משולב מצלמה ו- IMU  –  המתקדם, המדויק והאיכותי ביותר

מתוצרת KAARTA

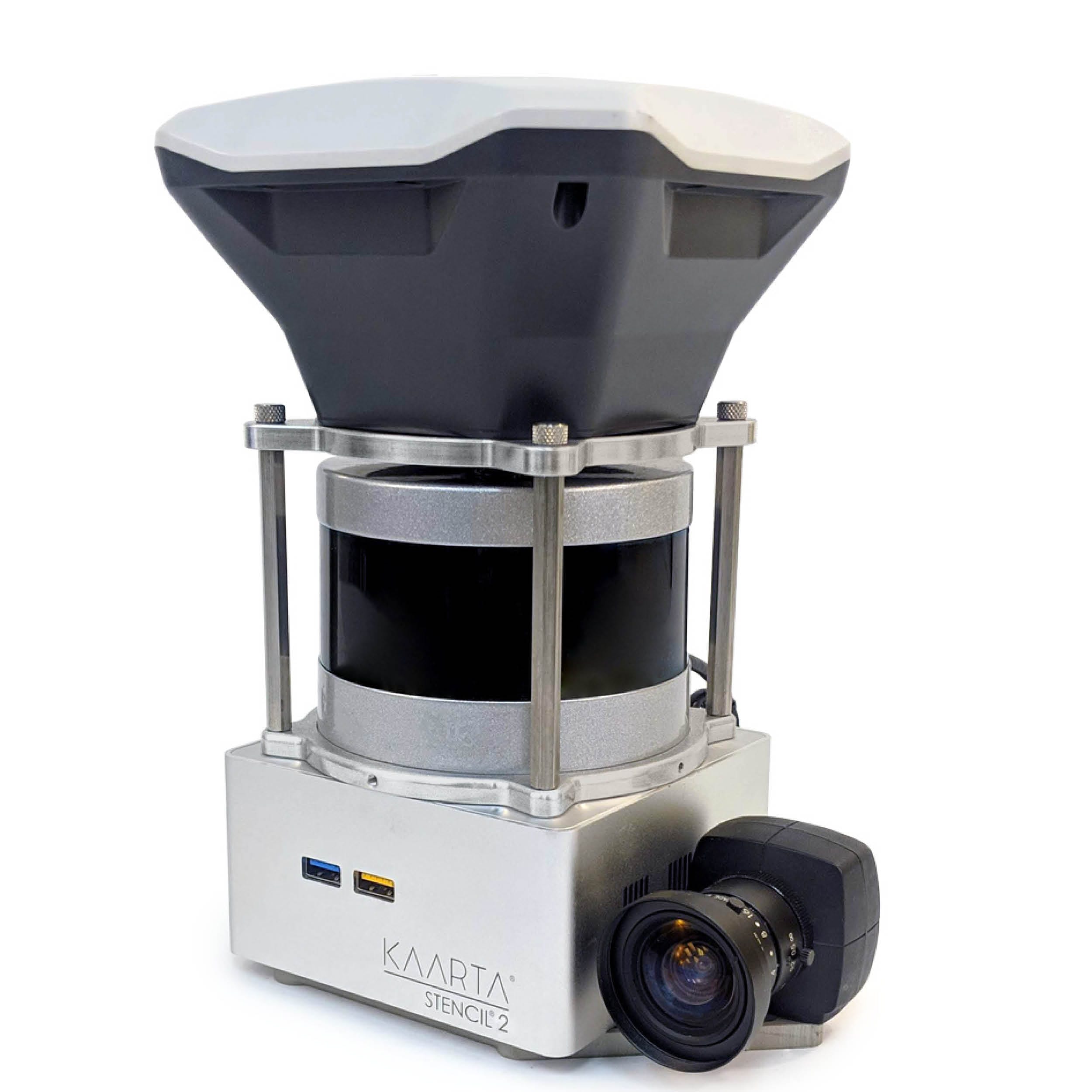

  • IMU מובנה לקביעת מיקום מרחבי של הסורק כולל 3 זוויות סיבוב ואלגוריתמים מתקדמים לרגיסטרציה של ענן הנקודות. אפשרות לחיבור מקלט GNSS.

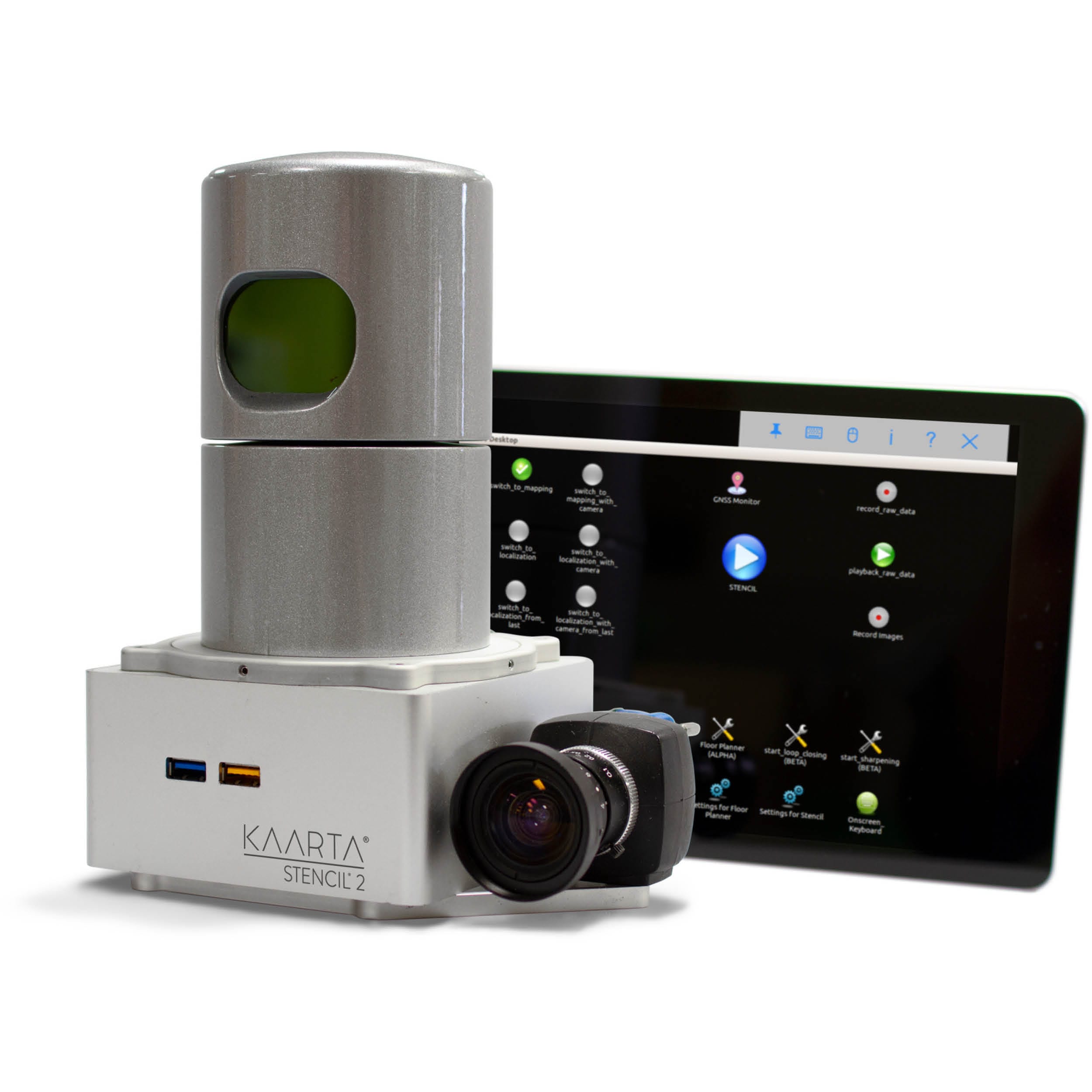

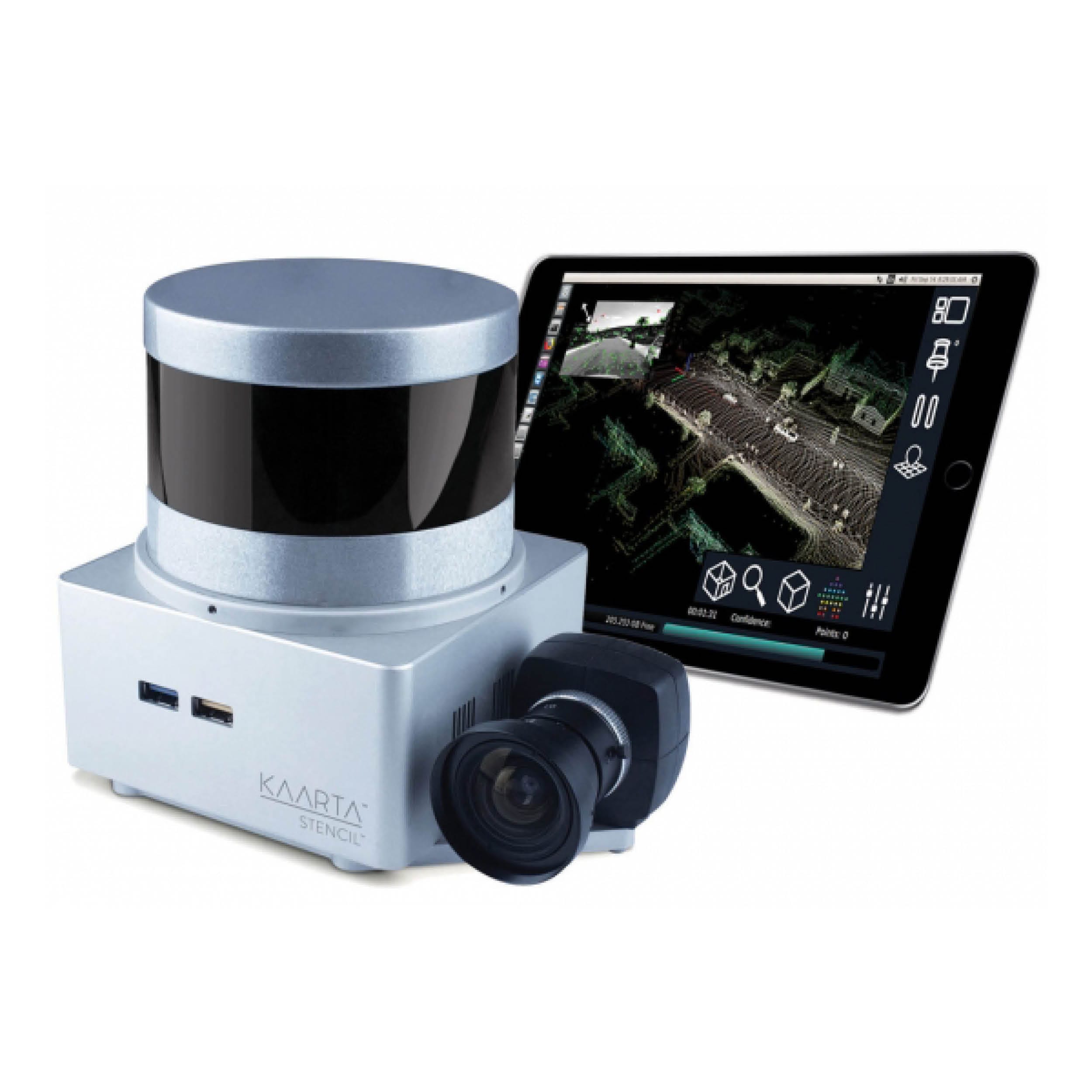

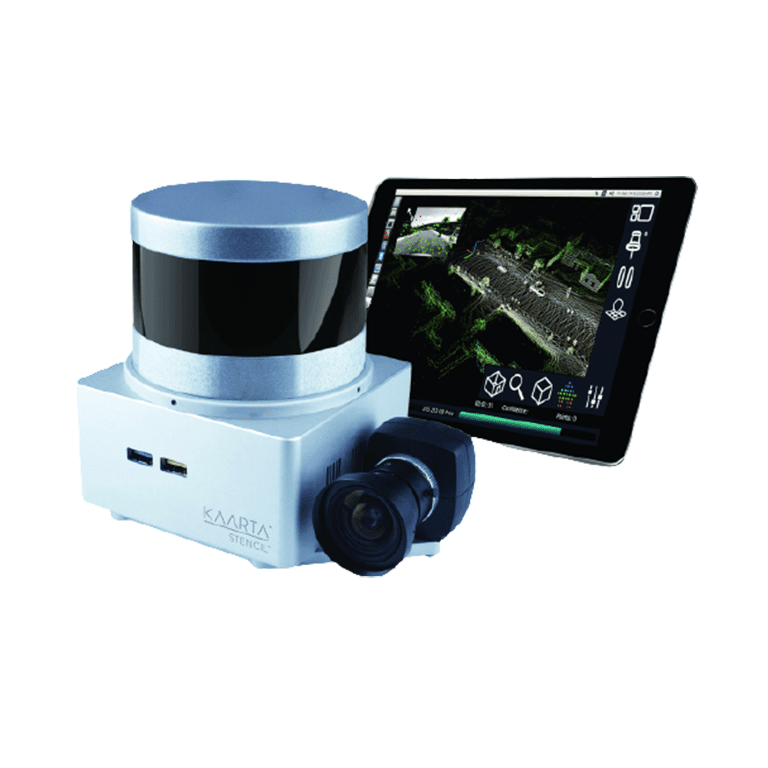

  • מעבד אינטל Quad Core, צג "IPad HDMI 7 לצפייה בזמן אמת בתוצרי הסריקה.
  • כיסוי אופקי – 3600 משדה הראיה , כיסוי אנכי 30משדה הראיה.
  • העבודה עם STENCIL קלה ופשוטה הן בהפעלה והן ביישום ואינה דורשת מיומנות מיוחדת. ממשק עבודה אינטואיטיבי וקל לשימוש ללא צורך בהגדרת פרמטרים מורכבים לביצוע סריקה. גמישות בהפעלה, אפשר להפסיק את הסריקה ולהמשיך בכל עת ללא הגבלה. הצגת תוצאות הסריקה בזמן אמת על גבי מסך חיצוני לקבלת פידבק על איכות ושלמות הסריקה. תיעוד והצגה של מסלול הסריקה.
  • ה- STENCIL בטוח לשימוש גם במקומות ציבוריים הומי אדם וזאת בזכות השימוש בלייזר Class 1 הבטוח לעין. הפעלה רציפה במשך שעתיים ללא צורך בהחלפת סוללה. אלגוריתמים מתקדמים ליצירה אוטומטית של ענן נקודות תלת ממדי של השטח הנסרק. אחסון פנימי של 1 TB.
  • ייצוא מהיר וקל של תוצרי הסריקה לתוכנות CAD ולפורמטים lasply. יכולת עבודה עם מגוון תוכנות וצפיינים (viewers). יכולת ליצור ולהפיק מגוון של תוצרי מיפוי מפורטים, בדו-ממד ובתלת-ממד כולל מודלים תלת-ממדיים פוטו-ריאליסטיים.
  • תוצרים:

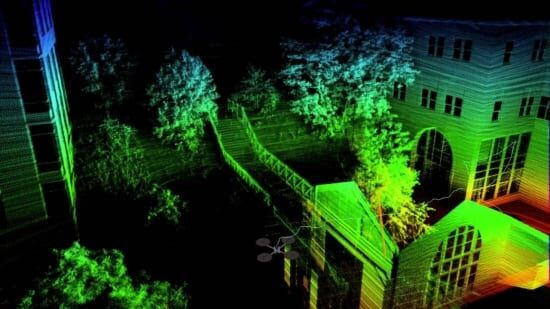

    • ענן נקודות וקטורי תלת ממדי (3D  Point Cloud ), מפורט, ריאליסטי, צבעוני ומלא של כל המרחב הנסרק
    • צילום וידאו של המרחב הנסרק
  • מכשיר מתקדם, חדשני ומהפכני בתחום סריקות הלייזר (3D LIDAR) לביצוע סריקת לייזר בטווח של 1 מ' עד 100 מ' של אלמנטים ותאי שטח לא נגישים ולביצוע עבודות מדידה ומיפוי מורכבות תוך שהייה קצרה בשטח וביטול הצורך לחזור לשטח להשלמות ולמדידה חוזרת. חסכון רב בזמן ובעלויות – יחס עלות תועלת גבוה מאוד.
  • סריקה מהירה ומדויקת – דגם Stencil 2-16 – מדידה של 300,000 נקודות בשנייה בדיוק של 10 עד 30 מ"מ, כיסוי של 10 קמ"ר תוך 2.5 שעות דגם Stencil 2-32 – מדידה של 720,000 נקודות בשניה.
  • סורק לייזר נייד, נישא, קל משקל וקטן – משקל 1.6 ק"ג המתאים גם להטסה על גבי רחפניםניתן להתקנה על גבי כלי תחבורה מסוגים שונים לטובת סריקה של תאי שטח גדולים כולל רחובות, מחצבות, אתרי בניה וכד'.
  • מכשיר המשלב סורק LIDARIMU ומצלמה לצילום וידאו.
  • אין צורך בקליטת GPS, מתאים למדידה indoor ו- outdoor של חללים מורכבים, נכסים ודירות מאוכלסים, אולמות ייצור, מערכות תשתית, מנהרות, אתרי ארכיאולוגיה, חזיתות מבנים, שימור מבנים ועוד.

ה- STENCIL מאפשר לבצע עבודות מדידה ומיפוי במגוון תחומים החדשים לרוב המודדים ובהם:

  • תכנון – ליווי של תהליכי תכנון ובכלל זה מדידה ומידול בתלת-ממד של מבנים קיימים
  • בנייה – סריקת לייזר מדויקת תוך כדי התקדמות הבנייה לאיתור אי התאמה לתכנון, הפקת מודל תלת ממדי וחתכים של המבנה לאחר גמר ביצוע (As-Made)
  • שימור מבנים – סריקת לייזר תלת ממדית מדויקת וברזולוציה גבוהה של מבנים לשימור, כולל חזיתות ושל אלמנטים אדריכליים לתיעוד ולשימור
  • ארכיאולוגיה – סריקת לייזר מדויקת של האתר הארכיאולוגי לצורך תיעוד וליווי עבודות החפירה והחישוף. מעקב אחר תזוזה/שקיעה של מבנים ארכיאולוגיים. סריקה ומיפוי של מערות, מערות נטיפים.
  • יציבות מבנים ומעקב – ביצוע סריקות לייזר במועדים שונים לאיתור תזוזות ושקיעות, הן של מבנים, קירות, קירות תומכים, מצוקים.
  • תעשייה – מדידה ומיפוי של מערכות תשתית מורכבות ואולמות ייצור, סריקה לצורך ניטור ואיתור דפורמציות במיכלים.
  • תשתיות – מדידה ומיפוי של מנהרות תשתית, מסילות רכבת, קווי מתח.

סורק לייזר איכותי לעבודות חזית, עבודות פנים, חקירות, עבודות חוץ, סריקת כבישים, ביקורת בדיוק של מילימטרים, מיפוי מצבי מדויק ומציאת סטיות בקירות או מבנים אחרים. מתאים במיוחד לעבודות בתנועה.
